JB/T 6144.1~6144.5-92 錐密封膠管總成 錐接頭
本標準適用于以油、水為介質的與錐密封膠管總成配套使用的公制細牙螺紋、圓柱管螺紋（G）、錐管螺紋（R）60°圓錐管螺紋（NPT）焊接錐接頭

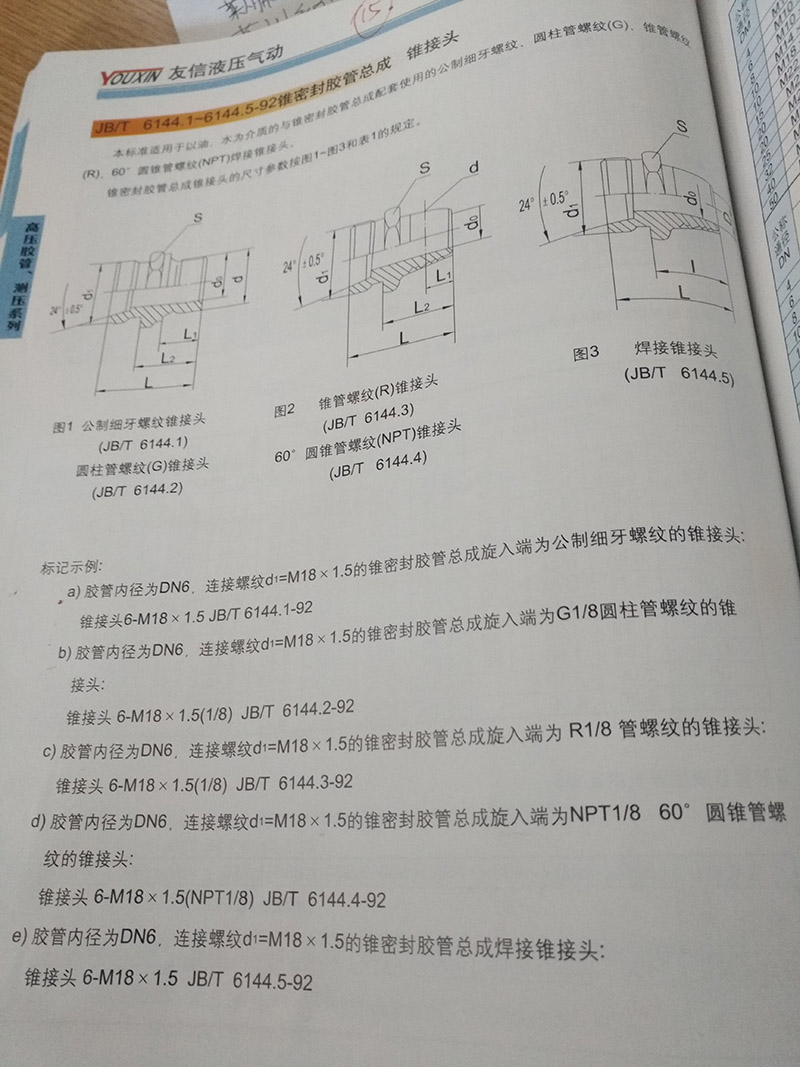

錐密封膠管總成錐接頭的尺寸參數按圖1~圖3和表1的規定。
標記示例：
a)膠管內徑為DN6，連接螺紋d1=M18*1.5的錐密封膠管總成旋入端為公制細牙螺紋的錐接頭：錐接頭6-M18*1.5 JB/T 6144.1-92
b)膠管內徑為DN6，連接螺紋d1=M18*1.5的錐密封膠管總成旋入端為G1/8圓柱管螺紋的錐接頭：錐接頭6-M18*1.5(1/8) JB/T 6144.2-92
c)膠管內徑為DN6，連接螺紋d1=M18*1.5的錐密封膠管總成旋入端為R1/8管螺紋的錐接頭：錐接頭6-M18*1.5(1/8) JB/T 6144.3-92
d)膠管內徑為DN6，連接螺紋d1=M18*1.5的錐密封膠管總成旋入端為NPT1/8 60°圓錐管螺紋的錐接頭：錐接頭6-M18*1.5(NPT1/8) JB/T 6144.4-92
e)膠管內徑為DN6，連接螺紋d1=M18*1.5的錐密封膠管總成焊接錐接頭：錐接頭6-M18*1.5 JB/T 6144.5-92
